3D雷达物位仪

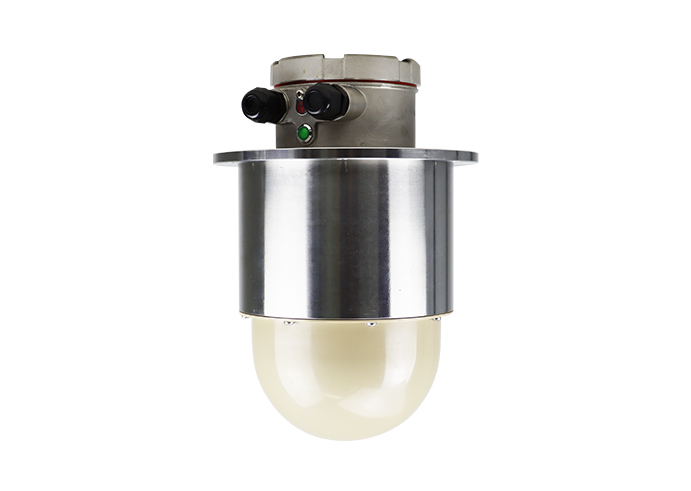

HR3D-RMLI F30/70 3D雷达物位仪精细型

栏目:3D雷达物位仪     浏览:     日期:2023-01-11


       HR3D-RMLI系列是我公司在多年从事雷达物位仪产品开发、应用的基础上,根据市场需求和高频雷达测量特性设计研发的产品。3D雷达物位仪基于调频连续波(FMCW)测量技术,

用本公司专有的雷达波束扫描方案,实现了物料的多点扫描及3D成像。

       3D雷达物位仪可以安装在多种类型料仓上,对料仓内的物料进行电磁波束的扫描,通过 RS485 数据接口,将多点扫描数据上传给计算机,经成像软件算法计算,复原料仓内物料的

3D图像,同时得到物料最高点、最低点、平均物位,物料体积、重量等信息。 对于一些不要求成像显示的场合,通过3D物位仪本身嵌入式软件计算,可以将用户关心的料仓内物料的特

定信息传送给工业控制系统。








产品参数


型号HR3D-RMLI  F30HR3D-RMLI  F70
量程30m70m
工作频率120~140GHz
扫描点数≥76 个
扫描角度水平360°  俯仰50°水平360°  俯仰90°
扫描周期3-5min
体积测量精度≤2%
供电电压DC12~28V
最大功率12W
工作温度-40°C~70°C
防护等级IP66
法兰尺寸210mm
信号输出2 路 RS485/4~20mA/蓝牙
